溫度變送器是工業測溫系統中的核心設備，它能將溫度傳感器捕捉的微弱信號轉化為標準化的電信號，為控制系統提供精準的溫度數據。這個看似小巧的設備內部，集成了多個精密部件，它們各司其職又協同工作，共同保障測量的準確性和可靠性。深入了解這些關鍵部件的功能，能幫助我們更好地理解溫度變送器的工作機制。
一、輸入模塊：連接傳感器的 “橋梁”

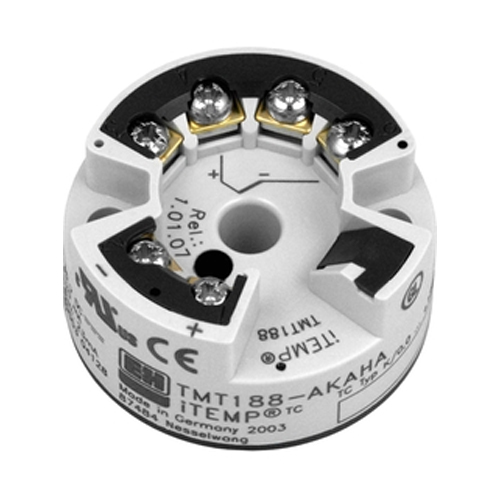

輸入模塊是溫度變送器與外部溫度傳感器（如熱電偶、熱電阻 RTD）直接連接的部件，就像設備的 “輸入端”，負責接收傳感器傳來的原始信號。對于熱電偶來說，輸入模塊的一項重要功能是冷端補償 —— 熱電偶的測量原理基于兩端的溫差，而環境溫度會影響冷端的電勢，模塊通過內置的補償電路，自動消除環境溫度帶來的誤差，讓測量更精準。
針對熱電阻 RTD，輸入模塊則承擔著電阻 - 溫度轉換的任務。RTD 的電阻值會隨溫度變化而改變，但這種變化需要通過電路轉換為可處理的電信號，輸入模塊就像一個 “翻譯官”，將電阻信號準確轉化為后續電路能識別的信號。無論是熱電偶的毫伏級電勢，還是 RTD 的微小電阻變化，輸入模塊都能精準捕捉，為整個測量過程打下基礎。
二、信號調理電路：優化信號的 “調節器”
傳感器傳來的原始信號往往非常微弱，還可能夾雜著各種干擾噪聲，信號調理電路就像一位 “信號優化師”，對這些信號進行放大、濾波和線性化處理。比如，熱電阻的電阻與溫度之間存在非線性關系，調理電路會通過專門的算法進行修正，讓信號與溫度呈線性對應，便于后續處理。
同時，工業環境中充斥著電機、變壓器等設備產生的電磁干擾，這些干擾會讓原始信號 “失真”。調理電路中的濾波組件能有效過濾這些噪聲，就像給信號 “降噪”，只保留真實的溫度信息。經過放大和濾波后的信號強度更高、穩定性更好，為后續的轉換和處理提供了優質的 “原材料”。
三、模數轉換器：模擬與數字的 “轉換器”
在現代溫度變送器中，模數轉換器（ADC）是實現高精度測量的關鍵部件。它的作用是將調理后的模擬信號（連續變化的電信號）轉換為數字信號（離散的二進制代碼）。模擬信號就像一條連續的曲線，而數字信號是由無數個點組成的折線，ADC 通過高精度的采樣和量化，讓數字信號盡可能貼近原始的模擬信號。
這種轉換的優勢在于數字信號更易于微處理器處理，且抗干擾能力強，在傳輸過程中不易失真。無論是后續的溫度計算、數據存儲還是與數字通信協議（如 HART、Profibus）的對接，都依賴 ADC 轉換后的數字信號。ADC 的精度直接影響整個變送器的測量精度，高精度的 ADC 能捕捉到溫度的微小變化，讓測量結果更細膩。
四、微處理器：設備的 “大腦”
微處理器是溫度變送器的 “指揮中心”，負責處理所有數字化的信號，并協調各個部件的工作。它就像設備的 “大腦”，能執行復雜的算法 —— 比如根據內置的校準數據對信號進行修正，消除設備本身的系統誤差；還能進行自我診斷，實時監測各部件的工作狀態，一旦發現異常（如傳感器斷線、電路故障），會立即發出報警信號。
智能溫度變送器的許多高級功能都依賴微處理器實現，例如遠程配置和監控。通過數字通信協議，操作人員可以在控制室遠程修改變送器的參數（如測量量程、報警閾值），微處理器會根據接收的指令調整工作模式。此外，它還能存儲歷史溫度數據，為工藝分析提供依據，讓溫度變送器不僅是測量設備，更是數據采集和分析的節點。
五、輸出模塊：連接控制系統的 “接口”
經過微處理器處理后的數字信號，需要通過輸出模塊轉化為標準化的信號，才能被工業控制系統識別和接收。輸出模塊就像設備的 “輸出端”，能提供模擬輸出和數字輸出兩種形式。常見的模擬輸出是 4-20mA 電流信號，這種信號抗干擾能力強，傳輸距離遠，能直觀反映溫度的變化 —— 比如 4mA 對應測量下限，20mA 對應測量上限，電流的大小與溫度呈線性關系。
數字輸出則適用于需要傳輸更多信息的場景，通過 Modbus、WirelessHART 等協議，輸出模塊可以將溫度數據、設備狀態等信息打包傳輸，實現雙向通信。無論是連接傳統的指針式儀表，還是現代的 PLC、DCS 系統，輸出模塊都能提供適配的信號，確保溫度數據無縫接入控制系統。
六、電源電路：設備運行的 “能量站”
電源電路是溫度變送器的 “能量來源”，負責為內部所有部件提供穩定的工作電壓。許多工業用溫度變送器采用環路供電設計，即傳輸信號的兩根導線同時承擔供電任務，這種設計節省了布線成本，也讓安裝更簡便。電源電路能將外部輸入的電壓（通常為 24V 直流）穩定在各部件所需的電壓水平，比如為微處理器提供 3.3V 電壓，為調理電路提供 5V 電壓。
同時，電源電路還具備過壓、過流保護功能，當外部電源出現波動或短路時，能自動切斷供電，保護內部精密部件不受損壞。穩定的電源是設備正常工作的基礎，電源電路就像一位 “電力管家”，確保能量供應持續且安全。
七、外殼與環境保護：部件的 “防護盾”

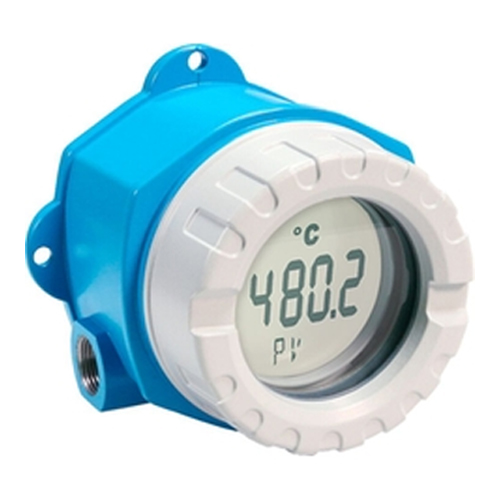

溫度變送器的外殼雖然不屬于內部電路部件，但卻是保護內部組件的關鍵結構。工業環境往往充滿挑戰 —— 高溫、高濕度、粉塵、腐蝕性氣體等都可能損害內部電路，外殼就像一層 “防護盾”，為內部部件提供安全的工作環境。
外殼的防護等級通常按照 IP67、NEMA 4X 等標準設計，IP67 意味著設備能完全防塵，且在水下 1 米處浸泡 30 分鐘不會進水；NEMA 4X 則適用于耐腐蝕環境，能抵御酸堿霧氣的侵蝕。外殼的材質也根據環境選擇，比如不銹鋼外殼適合高溫環境，工程塑料外殼則輕便且耐腐蝕。合理的外殼設計不僅能保護設備，還能方便安裝和維護，讓溫度變送器在惡劣環境中也能穩定運行。
結語
溫度變送器內部的每個部件都有著不可替代的作用：輸入模塊連接傳感器捕捉原始信號，信號調理電路優化信號質量，模數轉換器實現信號轉換，微處理器處理數據并協調工作，輸出模塊對接控制系統，電源電路提供能量，外殼則提供保護。這些部件相互配合，將微弱的溫度信號轉化為可靠的測量數據，為工業生產的溫度控制提供了堅實保障。了解這些關鍵部件的功能，不僅能幫助我們更好地使用和維護設備，也能讓我們更深刻地認識到工業測量技術的精密與嚴謹。
