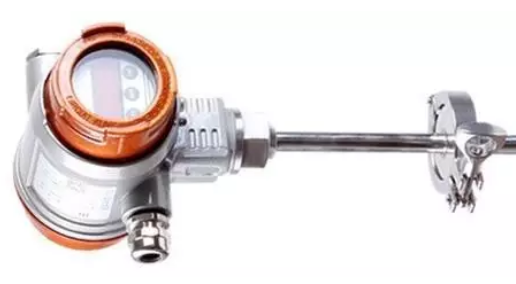

概述：

SBWZ熱電阻溫度變送器是DDZ-S系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電阻信號變換成與輸入電信號或被測溫度成線性的4~20mA的輸出信號，變送器可以安裝于熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

產品特點：

1、采用高亮液晶顯示，現場夜間顯示清晰；

2、現場安裝于熱電阻接線盒內，直接輸出4~20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。

精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。量程可調，并具有線性化較正功能。

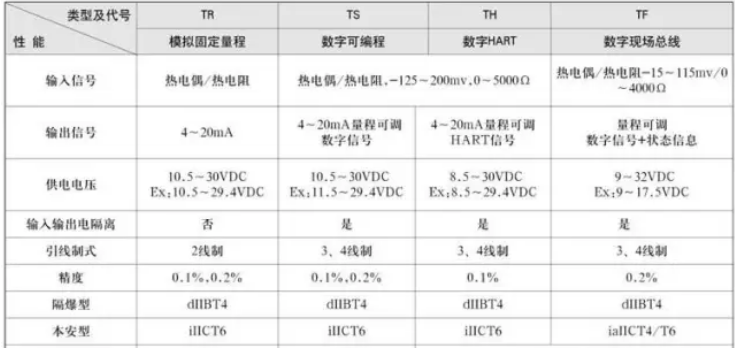

產品參數：

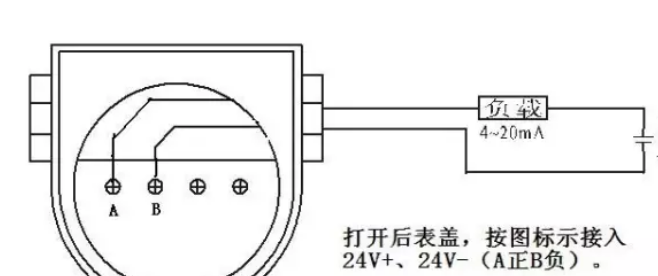

接線方式：

使用注意事項：

溫度變送器的供電電源不得有尖峰，變送器的校準應在加電5 分鐘后進行，并且要注意當時環境溫度。數顯型變送器請勿隨意開蓋，以免受潮。外殼應牢固接地，電源及信號輸出應采用屏蔽電纜傳輸， 壓線螺母應旋緊以保證氣密性。在安裝時一定要用扳手或其它工具擰緊螺母，切勿用手直接擰動表頭， 以防將內部線路擰斷。如要調整顯示方向，先將兩側“表頭固定螺釘”旋松，輕輕轉動到合適位置（不要超過270℃）然后再將螺釘上緊。

熱電偶與熱電阻的區別：

熱電偶是一種測溫度的傳感器，與熱電阻一樣都是溫度傳感器，但是他和熱電阻的區別主要在于：

1、信號的性質，熱電阻本身是電阻，溫度的變化，是電阻產生正的或者是負的阻值變化；而熱偶，是產生感應電壓的變化，他隨溫度的改變而改變。

2、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0—150度溫度范圍，最高測量范圍可達600度左右（當然可以檢測負溫度）。

3、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱偶是雙金屬材料，即兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。

4、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。

5、熱電阻是電阻信號，熱電偶是電壓信號。

6、熱電阻測溫原理是根據導體（或半導體）的電阻隨溫度變化的性質來測量的，測量范圍為負00～500度，常用的有鉑電阻（Pt100、Pt10）、銅電阻Cu50（負50～150度）。
